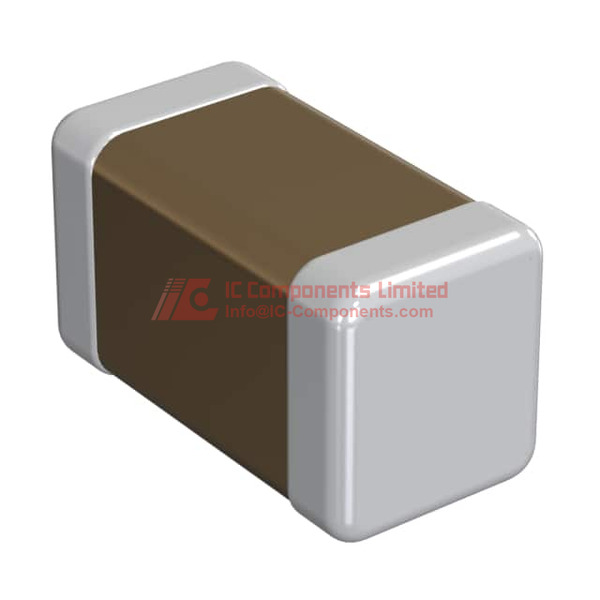

Murata Electronics GJM0225C1E180JB01L — бул жогорку аткаруучу керамикалык конденсатор, так электрондук колдонмолорго арналган, айрыкча радио толкун диапазону (RF), микwave жана жогорку диапазондогу схемаларда колдонулат. Бул компакттуу бетке орнотуу көп катмарлуу керамикалык конденсатор (MLCC) уникалдуу 01005 (0402 метрическая өлчөмү) өлчөмүндө, андандырмалуу 0.016 дюйм (0.40 мм) жана туурасы 0.008 дюйм (0.20 мм).
C0G/NP0 температуралык коэффициент технологиясы менен иштелип чыккан, бул конденсатор кең диапазондуу иштөө температурасына —55°Cтен 125°Cке чейинки стабилдүүлүк камсыздайт. Анын өзгөчөлүктөрүнө жогорку Q-фактор жана төмөн сигнал жоготуусу кирет, бул үзгүлтүксүз жана так конденсатор көрсөткүчтөрү талап кылынган электрондук иштеп чыгуу мейкиндигинде пайдалуу болот.
Конденсатор 18 пФге бааланган жана +-5% туруктуу чектөө менен, 25V волтаждуу, ишенимдүү жана туруктуу иштөө мүмкүнчүлүгүн камсыз кылат. Анын эң тыкан өлчөмдөрү — туурасы 0.009 дюйм (0.22 мм) — минималдуу электрондук түзмөктөрдө колдонуу үчүн эң ылайыктуу, анткени кеңейтилүү жана орун пайдалануусу зарыл.
Негизги колдонуу тармактары — жогорку тактыктагы RF жана микwave схемалары, жогорку арнайттуу байланыш тутумдары жана так электрондук приборлору. Анын бекем дизайны жана бетке орнотуу пакети жаңы заманбап электрондик түзмөктөргө оңой киргизүүгө мүмкүндүк берет, ал тургай алга чыккан телекоммуникациялар, асман кеңештери, медициналык жана өнөр жай электроникасына ылайыктуу.
Конденсатор RoHS стандартына ылайыкташкандыктан, ал заманбап электроника өндүрүшүндө экологиялык жоопкерчиликти камсыз кылып, техникалык өзгөчөлүктөрү менен артыкчылык берет. Тепалмен жана ролик менен пакеттелип, өндүрүш жана компоненттерди башкаруу иштерин кесипкөйлүк менен жүргүзүүгө жардам берет.
Дайындуу моделдер фабриканын өзгөчөлүгүнө жараша айырмаланышы мүмкүн болсо да, Samsung Electro-Mechanics, TDK жана Kemet сыяктуу өндүрүүчүлөрдүн аналогдуу жогоркуFrequency керамикалык конденсаторлору 01005 өлчөмүндө жана NP0 температуралык категориясында эң окшош параметрлерди камсыз кыла алат.
GJM0225C1E180JB01L Техникалык негизги сапаттар
Мурундагы GJM0225C1E180JB01L компоненти төмөнкү техникалык негизги сапаттарды камтыйт: сунушталган сыйымдуулук 18 пФ, иштөө буксасуу милмери 25V, жана тактыгын 5% чейин камсыздайт. Бул характеристикалар жөнөкөй жана так режими менен тыгыз схемалык түзүмдө иштөө үчүн ылайыктуу.
GJM0225C1E180JB01L Опактоо өлчөмү
Бул компонент 01005 (0402 метрдик) беттик монтаждоо пакетинде жеткиликтүү, ал жогорку тыгыздыктагы долбоорлору үчүн эң ылайыктуу. Пакеттин узундугу 0.016 дюйм (0.40 мм), ени 0.008 дюйм (0.20 мм), жана эң көп көлөмү 0.009 дюйм (0.22 мм). Ал Тейп жана Рилл (TR) опциясында, автоматташтырылган SMT монтаж линиясында колдонууга ылайыктуу. Пин конфигурациясы стандарттуу SMD MLCC стандарттарына ылайык келет, бул схема дизайндарына оңой сүңгүү мүмкүнчүлүгүн камсыздайт. Өтүкчү материал (NP0/C0G) температуралык туруктуулук жана ишенимдүү электрдик мүнөздөмөлөрдү камсыз кылат, ар түрдүү температура жана жыштык шарттарында иштөөдө ишенимдүү болот.
GJM0225C1E180JB01L Колдонуу
Murata Electronics GJM0225C1E180JB01L радиочастоталык (RF), микwave жана жогорку жыштык чөйрөлөрүндө колдонуу үчүн иштелип чыккан. Тотноо сыйымдуулук жана минималдуу жоготуулар менен аны импеданс монтаждоо, фильтрлөө, настройка, генераторлор жана RF сигнал генераторлорунда колдонуу эң ылайыктуу. Анын ультра кичинекей көлөмү мобильдик байланыш түзмөктөрү, жогорку жыштык модулдары жана сымсыз трансляция системалары сыяктуу жогорку технологиялык миниатюризацияланган түзмөктөрдө колдонууга мүмкүндүк берет.
GJM0225C1E180JB01L Өбөлгөлөр
Бул MLCC (Көпкатламдуу Керамикалык Чип Капаситор) жогорку Q (сапат факторы) жана төмөн жоготуусу менен айырмаланат, жогорку жыштыктарда сигнал жоготуусун минималдаштырат. NP0/C0G диэлектриги менен иштеген кезде, анын температуралык коэффициенти өтө туруктуу, сыйымдуулук көрсөткүчтөрү -55°Cтен +125°Cке чейин өзгөрбөйт, бул схеманын ишмердүүлүгүн кең инструкциялоо диапазонунда сактоого жардам берет. Тиешелүү тактык (±5%) так иштөө схемаларын жасоого мүмкүндүк берет. Корпусунун катыты структурасы механикалык ыктымал шокко, температурасууга жана кычкылданууга туруктуу, бул тармактык жана промышлендик шарттарда эң ишенимдүү иштөө нукта иштейт. 18 пФ мааниси RF дизайндарында татаал фильтрлөө жана настройка үчүн көрсөткүчтү.
GJM0225C1E180JB01L Сапат жана коопсуздук касиеттери
Murata Electronics тарабынан чыгарылган, эл аралык сапат стандарттарына жооп берген GJM0225C1E180JB01L, катуу сапатты көзөмөлдөө протоколдорун сактайт. Ал RoHS эрежелерине ылайык (с¼рөтүүлөрдү текшериңиз), экологиялык таза долбоорлоо практикасына жардам берет. MLCC дизайны өз-өзүнөн калыбына келүүчү касиеттерге ээ, бул жоготуулардын катастрофикалык болуу коркунучун алдын алуу мүмкүнчүлүгүн берет. Тойго туруктуу иштече турган улантуу шарттарында дагы ишенимдүү электрдик ишмердүүлүгүн сактайт.
GJM0225C1E180JB01L Тамаша берүүчүлүк
01005 форматы жана MLCC структурасы менен ал заманбап беттик монтаждоо PCB процессине жана автоматташтырылган монтаж жабдууларына кеңири шайкеш келет. RF оптималдаштырылган өзгөчөлүктөрү менен, ал тилкесинин жогорку жыштыктагы сыйымдуулукчаларынын алмаштыруусу үчүн жабык иштей алат, атайын компакттык жана жогорку ишканадык керектөөлөргө ылайыктуу. Стандарташтырылган негизги продукт номуру (GJM0225C1E) оңой алмаштырууга жана башка компоненттерге туура келүүгө мүмкүнчүлүк берет.
GJM0225C1E180JB01L Datasheet PDF
Толук жана техникалык маалыматтар үчүн, кардарлар биздин сайттан акыркы Murata GJM0225C1E180JB01L datasheet PDF-нүктөрүн жүктөп алышы мүмкүн. Бул datasheet расмий жана актуалдуу болуп, бардык маанилүү көрсөткүчтөрдү, сыноо шарттарын жана колдонмо нускамаларын камтыйт, туура дизайн жана ишке ашыруу үчүн зарыл шарттарды сунуштайт.
Сапаттуу бөлүштүрүүчү
IC-Components — Murata өнүмдөрүнүн ишенимдүү жогорку сапаттагы дистрибьютору. Биз жыйынтыкта тастыкталган жана оригинал GJM0225C1E180JB01L сыйымдуулугун сунуштайбыз, тез глобалдык жеткирүү жана чыныгы насыялар менен камсыз кылабыз. Акысынын эң мыкты шарттары жана мыкты кызмат үчүн, биздин сайтта түздөн-түз баа сунуштаңыз жана келечектеги жогорку жыштык проектиңиздин ийгилигине кепил болуңуз.
